Клапан управления тормозами прицепа с двухканальным приводом и клапаном обрыва

Код для каталога: RD 91.02.479.

Карточка Омеги: 3235927912

Резьба пневмосоединения №43: М16х1,5

Резьба остальных пневмосоединений: М22х1,5

Преимущественное давление: 0,2 бар

Срабатывание клапана обрыва: 2,5 бар

Глушитель шума: предусмотрена возможность установки

Клапан управления тормозами прицепа с двухпроводным приводом и клапаном обрыва — предназначен для управления подачей и выпуском сжатого воздуха в тормозную систему прицепа, а также для автоматического включения его тормозов при обрыве соединительной магистрали.

Конструктивные особенности:

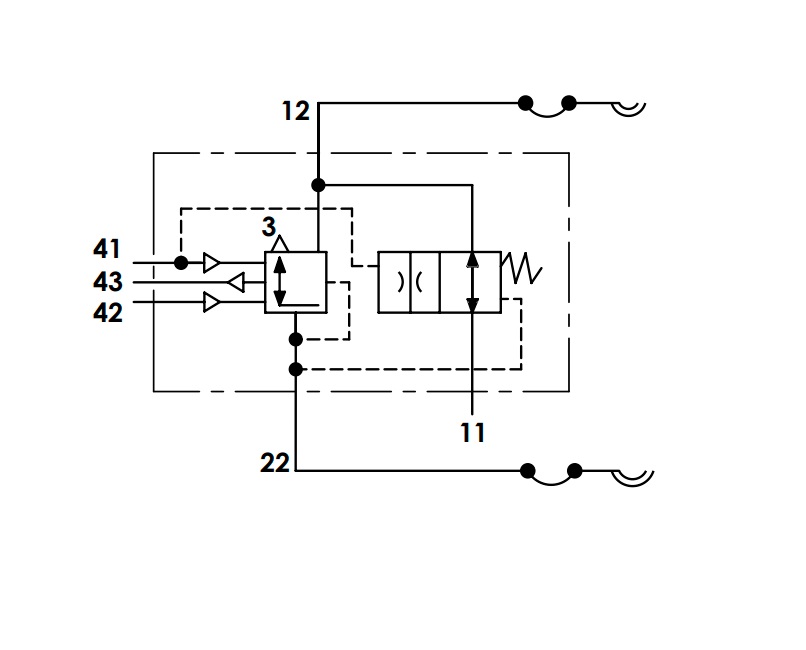

— Первый и второй контуры главного тормозного крана к портам №41 и №42.

— Контур крана тормозного обратного действия подключается к порту №43.

— Питание клапана от ресивера — порт №11.

— Питающая магистраль к прицепу — порт №12.

— Управляющая магистраль к прицепу — порт №22.

Применяемость: универсальный, предназначен для применения на всех типах тягачей, оснащённых двухпроводной пневматической системой управления тормозами прицепа.

С подробными техническими характеристиками изделия можно ознакомиться в оригинальной документации и чертежах WABCO 973 009 001 0
